Zum perfekten Laserteil

Nach Upload Ihrer Zeichnung können Sie Ihr Laserteil optimal auf Ihre individuellen Wünsche abstimmen.

Entdecken Sie die unterschiedlichen Möglichkeiten!

Möglichkeit 1:
Bearbeiten Sie Ihre Zeichnung im 2D-Grafik-Editor

  • Laserbearbeitungen ändern
     z.B. Laserbeschriften statt Laserschneiden, Bohrungsdurchmesser ändern etc.
  • Stanz-Laserbearbeitungen bzw. Umformungen hinzufügen (bis 3 mm Blechdicke)
    abhängig von der gewählten Blechdicke werden mögliche Bearbeitungsschritte automatisch angezeigt (z.B. Gewindedurchzug)

Vorteil der Bearbeitung im 2D-Grafik-Editor:
automatische Kalkulation und sofortige Preisanzeige.

Möglichkeit 2:
Fügen Sie Bearbeitungsschritte hinzu

  • Bauteil durch weitere Bearbeitungsverfahren veredeln
    z.B. Mechanik, Einpressen, Pulverbeschichten etc.

Bitte laden Sie zur Verdeutlichung und Positionierung eine Zeichnung hoch –
wichtig z.B. für Bearbeitungen wie Mechanik, Einpressen, Bolzenschweißen.

Die Preise kalkulieren wir innerhalb von 24 h für Sie, die Bestellung lösen Sie dann online aus.

Die Kombi-Lösung:
2D-Grafik-Editor + Bearbeitungsschritte hinzufügen

Beispiele für die kombinierte Nutzung beider Bearbeitungswege:

  • Beispiel 1
    Die Bohrung in Ihrer Zeichnung ist zu klein für die gewünschte Blechdicke
    Ändern Sie die Bohrung im 2D-Grafik-Editor in einen Körnerpunkt
    Fügen Sie den Bearbeitungsschritt „Mechanik – Bohren“ hinzu
  • Beispiel 2
    Ihr Bauteil soll pulverbeschichtet werden, enthält aber keine Bohrung
    Fügen Sie im 2D-Grafik-Editor eine Bohrung an
    Fügen Sie „Pulverbeschichten“ als Bearbeitungsschritt hinzu

Leitfaden zum 2D-Grafik-Editor

Wofür verwende ich den 2D-Grafik-Editor?

Mit Hilfe des 2D-Grafik-Editors ändern oder überarbeiten Sie Ihre hochgeladenen Zeichnungen zur Laser- oder Stanzlaserbearbeitung während der Anfrage:

  • Bearbeitungen ändern
    (z.B. anstatt Schnitt ► Gravur; oder anstatt einer Bohrung ► Körnung)
  • Bearbeitungen hinzufügen (Umformungen, Gewinde, Senkungen, Texte)
  • Konturen innerhalb eines Laserteiles hinzufügen, bzw. löschen

Wie starte ich den 2D-Grafik-Editor?

In der Anfrage erscheint rechts neben der Vorschau vom hochgeladenen Laserteil unter der Auswahl „Material“ und „Lasern“ die Option „Zusätzliche Bearbeitungsschritte“ mit der Schaltfläche „Zeichnung in 2D-Grafik-Editor bearbeiten“.

Bearbeitungsvielfalt und Funktionen des 2D-Grafik-Editor

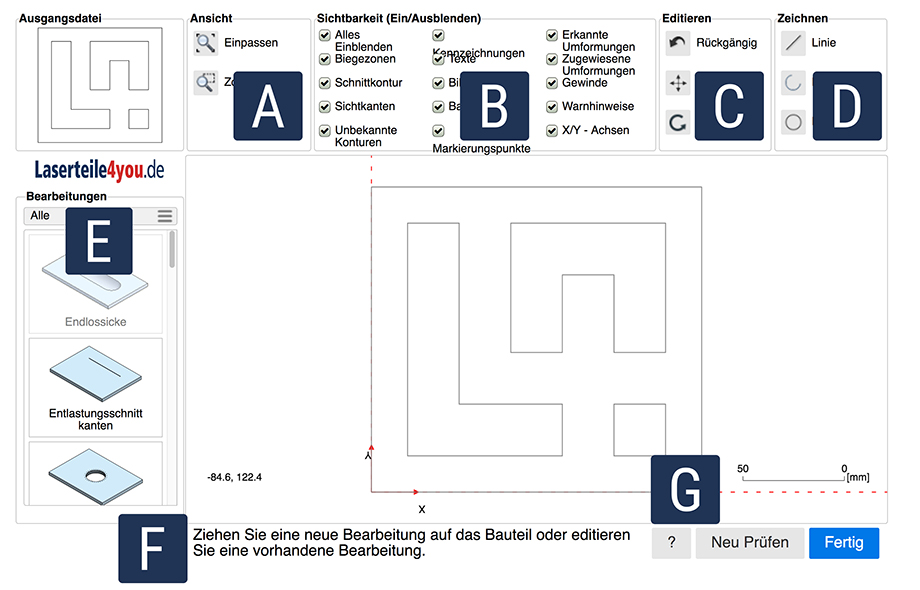

In der oberen Leiste ganz links sehen Sie die Ansicht des hochgeladenen Laserteils.
Rechts davon folgen die Ansichtsoptionen A + B, um das Element bzw. die einzelnen Bearbeitungen hervorzuheben.
Unter C sind die Editiermöglichkeiten, um vorhandene Elemente zu bearbeiten oder zu löschen.
Bei D finden Sie die Zeichentools um neue Elemente hinzuzufügen. Markieren Sie durch Doppelklick immer erst das Element/Kontur, welches Sie von Ihrem Laserteil zwischen den x/y Koordinaten bearbeiten möchten. Daraufhin öffnet sich rechts ein Dialogfeld, um hier dann Änderungen vorzunehmen. Alternativ können auch mit der rechten Maustaste Bearbeitungen gesetzt, Elemente bearbeitet oder gelöscht werden. Mit OK beenden Sie das Dialogfeld und können dann ggfs. weitere Bearbeitungen vornehmen.

In der vertikalen Bearbeitungsleiste E finden Sie ergänzende Fertigungsmöglichkeiten. Ziehen Sie die gewünschte Bearbeitung auf das Laserteil.
Ob und auf welches Element/Kontur die Bearbeitung gezogen werden muss, wird während des Vorgangs unter F angezeigt.
Im Dialogfeld können Sie Eigenschaften wie Stand und Größe durch Angabe der x- und y-Koordinaten nach Wunsch anpassen.
Mit OK beenden Sie diese Überarbeitung und können dann ggfs. weitere Bearbeitungen vornehmen. Mit Esc kann eine Funktion beendet werden.

Durch die Informationsleiste F ist ersichtlich, welche Aktion der 2D-Grafik-Editor erwartet.
Bei G finden Sie eine Hilfeseite „?“, die alle Funktionen erklärt.
Es empfiehlt sich vor Abschluss vom 2D-Grafik-Editor, die überarbeitete Zeichnung unter „Neu Prüfen“ auf Fertigbarkeit kurz von System prüfen zu lassen.
Über „Fertig“ wird der 2D-Grafik-Editor beendet und man gelangt wieder auf die Anfrageseite vom Online-Portal.

Vorteil:
Sie erhalten bei der Kalkulation sofort den Preis für das im 2D-Grafik-Editor geänderte Laserteil.
